滤光片filter

太阳光谱校正型滤光片

Solar spectral correction filter

产品中心:滤光片品牌:泊菲莱浏览量:479
氙灯光源与太阳光光谱有一定的相似度,但氙灯光源光谱在红外光区有多个高能量峰与太阳光谱存在较大差异,所以使用氙灯光源模拟太阳光时,需安装AM 1.5G滤光片对光谱进行调节。
  • 产品介绍
  • 应用领域
  • 文献
  • 技术维护

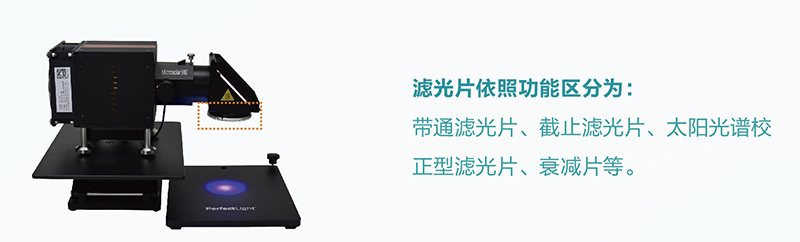

滤光片是一种衰减光强度、改变光谱组成或限定振动面的光学零件。

滤光片作为光化学实验中常用的配附件,采用玻璃或石英基片镀制不同的膜材料,以达到所需滤光效果。

一文读懂太阳能领域AM 0、AM 1.5、AM 1.5G的区别中我们可以了解到AM是大气质量Air Mass的缩写,是指大气对地球表面接收太阳光的影响程度。

AM 1.5G出自于一项与太阳能相关的ASTM(American Society of Testing Materials 美国材料实验协会)标准,为了便于对在不同时间和地点测量的太阳能转换效率进行比较,将AM 1.5G定义为太阳能转换系统标准测试的参考光谱,并规定标准的AM 1.5G辐照度为1000 W/m2

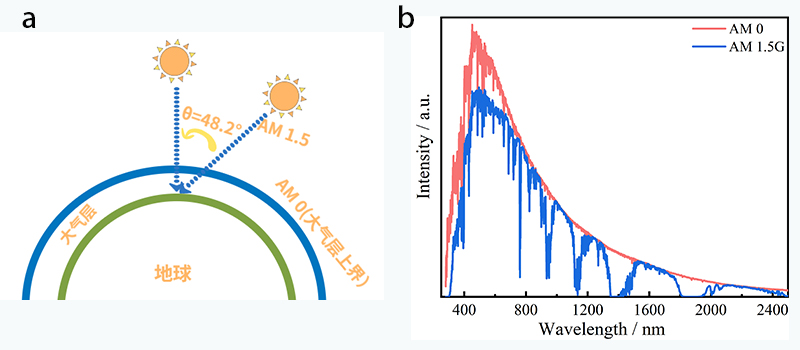

图1. AM 0、AM 1.5示意图和AM 0、AM 1.5G光谱图.jpg

氙灯光源与太阳光光谱有一定的相似度,但氙灯光源光谱在红外光区有多个高能量峰与太阳光谱存在较大差异,所以使用氙灯光源模拟太阳光时,需安装AM 1.5G滤光片对光谱进行调节。

模拟太阳光滤光片由AM 1.5G滤光片和全反射片组成。

获得AM 1.5G光谱的方法如需AM 0、AM 1等光谱滤光片,可拨打400-1161-365咨询定制。

技术参数

材质:石英

全反射滤光片

尺寸:6075或7070,依氙灯光源型号而定

工作波长:200~1200 nm



AM 1.5G 滤光片

直径:f63 mm,通光口径>f57 mm

工作波长:400~1100 nm

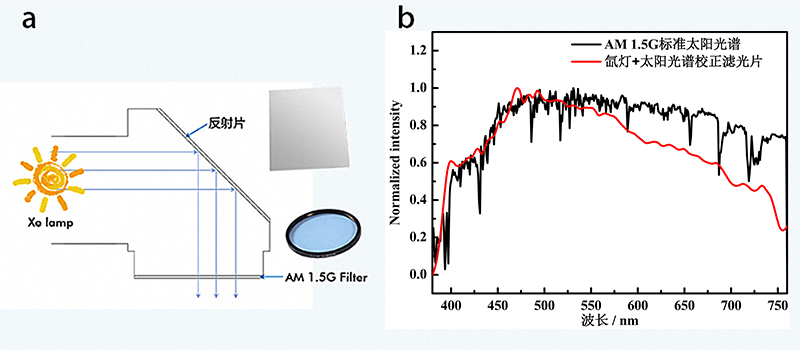

图2. 氙灯光源光路示意图(左)、Microsolar 300氙灯光源配合AM 1.5G滤光片光谱图和AM 1.5G标准太阳光谱(右).jpg
