光学滤光片的安装、使用及维护

光学滤光片是一种衰减光强度、改变光谱组成或限定振动面的光学零件。滤光片作为光化学实验中常用的配附件,作用是采用玻璃或石英基片镀制不同的膜材料达到对应的滤光效果。

在光化学相关研究领域内,常用的光学滤光片主要分为截止型滤光片、带通型滤光片和太阳光谱校正型滤光片。

  • 截止型滤光片:也叫CUT滤光片,截至目标波长以下的波段,通常有UVCUT 400、UVCUT 420、CUT 700、CUT 800四种波长型号,图谱如图1(a)所示。

  • 带通型滤光片:也叫DT滤光片,可透过目标波段中心波长,包括DT 350、DT 365、DT 380、DT 400、DT 405、DT 420、DT 435、DT 450、DT 475、DT 500、DT 520、DT 550、DT 600、DT 650、DT 700共计15种单波长型号,图谱如图1(b)所示。

  • 太阳光谱校正型滤光片:用于使氙灯光谱拟合AM1.5G标准太阳光谱,图谱如图1(c)所示。


图1. (a)截止型滤光片、(b)带通型滤光片、(c)AM1.5G标准太阳光谱和氙灯配合太阳光谱校正型滤光片图谱.

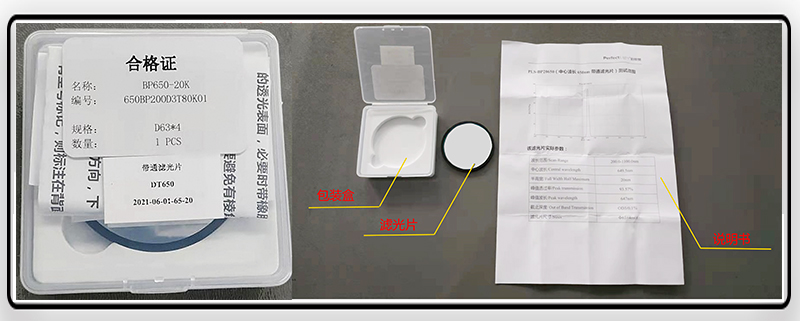

滤光片的包装如下图2所示,包括包装盒、滤光片和说明书。

包装盒上带有合格证,标有滤光片的名称、编号、规格和数量。

说明书中包括使用说明、滤光片测试谱图及其实际参数。


图2. 滤光片包装盒,滤光片及其配件.

一、光学滤光片的安装及使用

安装滤光片

1)佩戴手套,小心打开包装盒取出滤光片与说明书。

2)确认滤光片型号 查看滤光片外圈的数字标识,如图3所示,框出的数字即为滤光片的波长,确认滤光片型号与说明书和包装盒上标明的型号是否一致,再查看说明书上的测试谱图与规格参数是否符合实验需求。

3)明确滤光片方向 正视滤光片外圈字体时,上为透射光方向,下为入射光方向,如图3所示。

注:滤光片的透光具有方向性,切勿倒置,安装滤光片前务必确认好透光方向。

4)固定滤光片 安装固定滤光片时,拧下氙灯光源转向头前方的滤光片法兰,将滤光片按照入射光、透射光方向放置在法兰中,如图3所示,再将滤光片法兰拧至滤光片不松动即可,切勿拧紧,避免在更换滤光片时出现拧不下来的情况。


图3. 滤光片标识及安装示意图.

5)收纳滤光片 滤光片使用完成后,需将滤光片取下,用干净的电容纸或透镜清洁纸包好,并放回贴有对应标签的包装盒中,包装盒应放置在干燥的储存柜中。

二、光学滤光片使用注意事项:

1. 滤光片的使用过程中,应避免尖锐物体的划伤,如滤光片镜片出现划痕,应及时更换滤光片;

2. 接触滤光片时要佩戴手套,避免手上的污渍腐蚀滤光片镜片;

3. 取放滤光片时只能拿取滤光片外圈位置,避免直接接触滤光片镜片;

4. 滤光片应放置在柔软干净的物体上,避免划伤滤光片镜片;

5. 如滤光片镜片有污点或手指印,可以用无水乙醇或少量乙醚浸湿擦镜纸,从滤光片中心绕圆向外擦拭。
