AC088 教研版氢能演示系统

产品介绍

AC088 教研版氢能演示系统是一套集电解水制氢、氢能转化利用与软件数据监测于一体的电化学教学科研演示平台。系统由电解水制氢单元、氢能转化利用单元和系统软件构成，将“制氢—用氢—能量转化—数据记录”串联成可观察、可操作的实验链路。常规配置包括反应器模块、氢能演示模块和系统集成模块。

产品特点

• 电解水制氢、氢燃料电池发电及风扇负载演示相衔接，展示氢气从制取到驱动负载的能量转化过程。
• 电解槽可拆装，可用于讲解电极、隔膜、流道、密封及极距等结构。

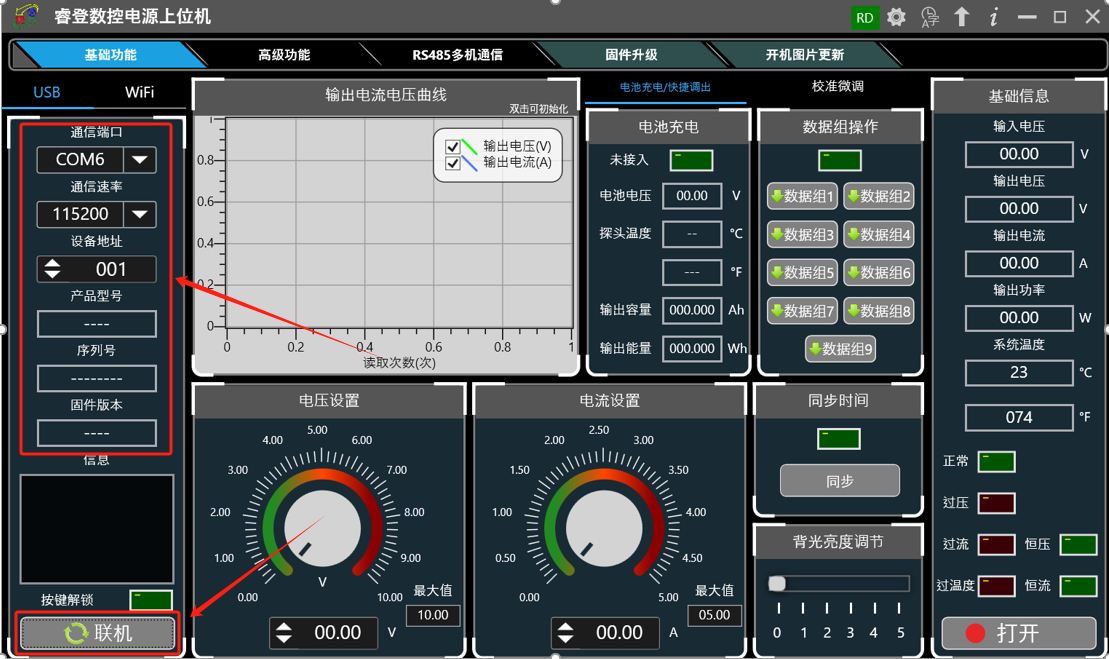

• 支持电压、电流、电解液流量、温度等参数设定或显示；软件可联机控制数控电源，并保存、导出工作曲线数据。
• 配备双通道蠕动泵与耐酸碱储液桶，可展示电解液循环和流量调节。
• 兼容外接气相色谱等仪器；拓展测试能力须结合具体实验配置。

主要技术参数

电解水制氢单元：电解槽尺寸 90 × 90 × 32 mm；电解液为 1 M 或 30 wt% KOH；电极为泡沫镍或碳纸，尺寸 50 × 50 × 0.4 mm；采用阴离子交换膜。双极板为表面带电解液流道的耐腐蚀钛极板，外框为 ABS 工程塑料；液体进、出口均为 4 mm，极距约 1 mm。

氢能转化与演示单元：燃料电池耗氢量 14～21 mL/min，进气压力低于 40 kPa，输出电流 0～0.8 A；配有电流电压表及风扇演示负载。

物料输送与供电：双通道蠕动泵液体输送流量 16～140 mL/min，配驱动器；耐酸碱储液桶 500 mL × 2；系统供电输入 220 V，输出 0～12 V / 0～18 A。

温度与数据：资料所述温度调节控制及显示范围为 10～85 ℃；温控器自身参数范围为 -50～120 ℃，加热棒仅加热、不制冷。可调节或显示电压、电流、电解液流量、温度；高电流下可监测氢气流量。软件支持联机、设定电压电流、输出控制、工作曲线保存与导出。

气体处理与环境：系统支持气液分离、干燥，以及氢气测量、收集或排放。资料给出的环境条件为温度 5～60 ℃、湿度 20～70%RH。

适用场景

适用于高校氢能课程实验、本科生原理演示、研究生基础实验与科研入门、科研机构前期测试、企业小型化验证及氢能科普展示。

安全使用提示

整机运行温度不得高于 90 ℃。使用 KOH 电解液和氢气时，应由专业人员按设备说明操作，做好防护与通风，保持接地，远离明火和静电，并检查气路及连接部位的密封性。
