色谱柱

Chromatographic column

产品中心:气体检测品牌:泊菲莱浏览量:244
色谱柱是色谱仪的心脏,安装在温控的柱室内,色谱柱有填充柱和开管柱(亦称毛细管柱)两大类。
  • 产品介绍
  • 应用领域
  • 文献
  • 技术维护

色谱法(Chromatography)是一种分离分析方法,利用流动相中不同物质在固相中不同的分配系数,当流动相与固相做相对运动时,流动相的不同物质可在固相中得以分离,二组分在色谱内的运动如图1所示。

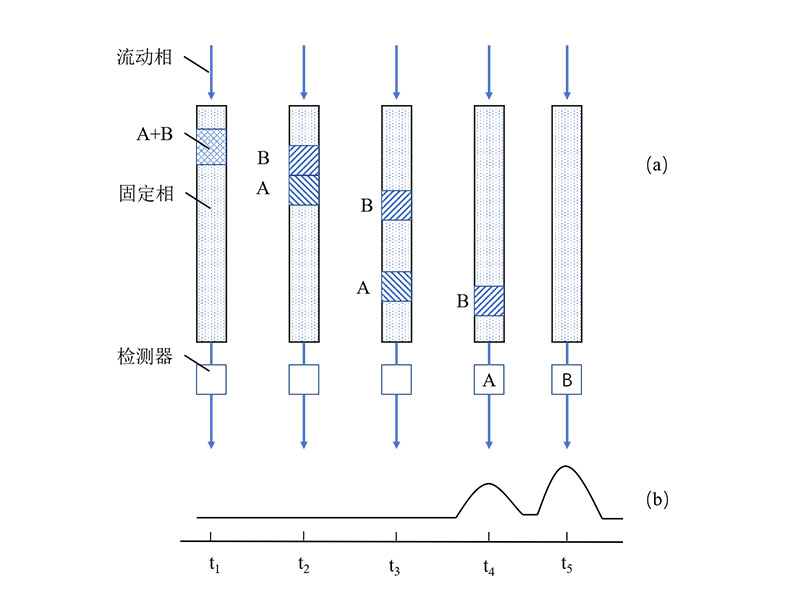

图1 二组分混合样的分离.jpg

图1 二组分混合样的分离[1]

(a)柱内洗脱过程,(b)所记录下来的色谱图

色谱柱是色谱仪的心脏,安装在温控的柱室内,色谱柱有填充柱和开管柱(亦称毛细管柱)两大类。

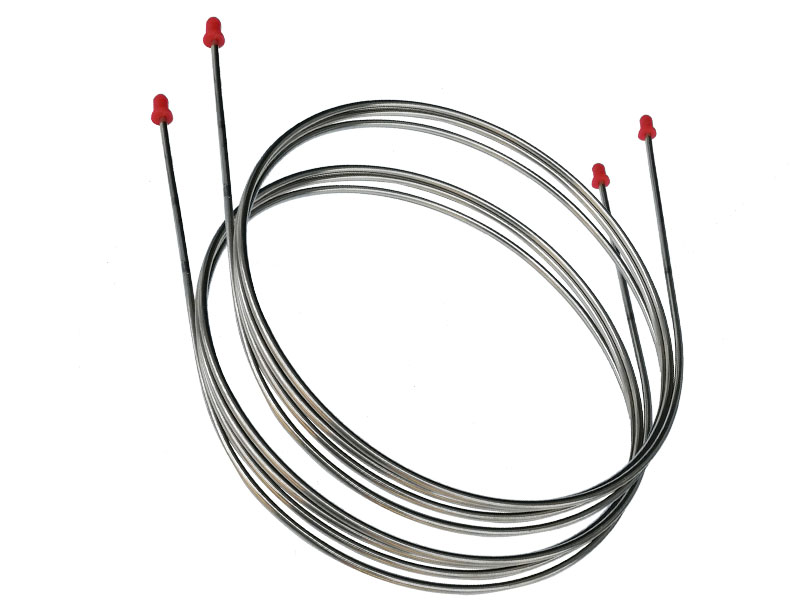

填充柱用不锈钢或玻璃等材料制成,根据分析要求填充合适的固定相,外径多为3~4 mm,长度在5 m以内。

开管柱用石英制成,其固定相涂布在毛细管内壁,或使用某些固定相通过化学键合在管壁上,内径一般不超过0.53 mm,长度在数十米到百米之间。

色谱柱铭牌上会显示该色谱柱的外径、长度、最高耐温等相关参数,如需更换色谱柱时,可参考色谱柱原规格型号。

色谱柱外径及长度的选择,需根据实际所需的分离效果而定,特别是在多柱多阀的色谱分析方法中,色谱柱型号及规格的选择尤为重要。

色谱柱型号选择依据是所需分类的物质:

①分离氢气、氧气、氮气,可选择5A分子筛;

②分离一氧化碳与二氧化碳,可选择TDX-01填充柱;

③分离小分子的醇、醛、酸,可选择INNOWAX毛细管柱。

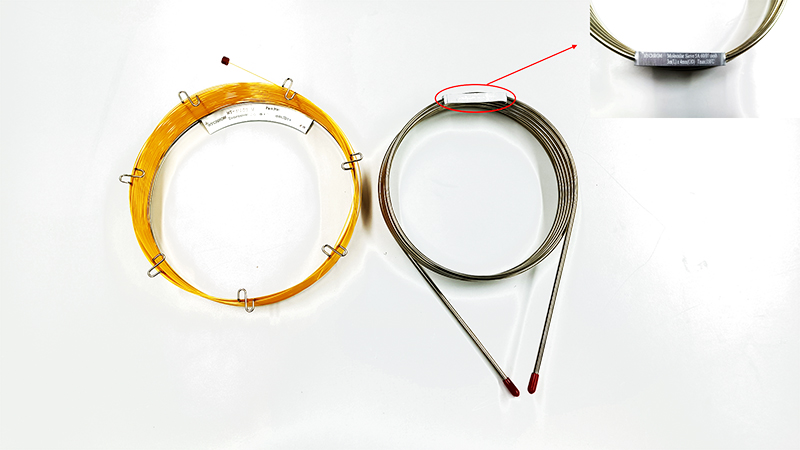

图 2开管柱(左)和填充柱(右)

  • [1] 方惠群, 于俊生, 史坚. 仪器分析【M】 2002年2月第一版. 北京: 科学出版社. 2011年1月第十二次印刷: 105
