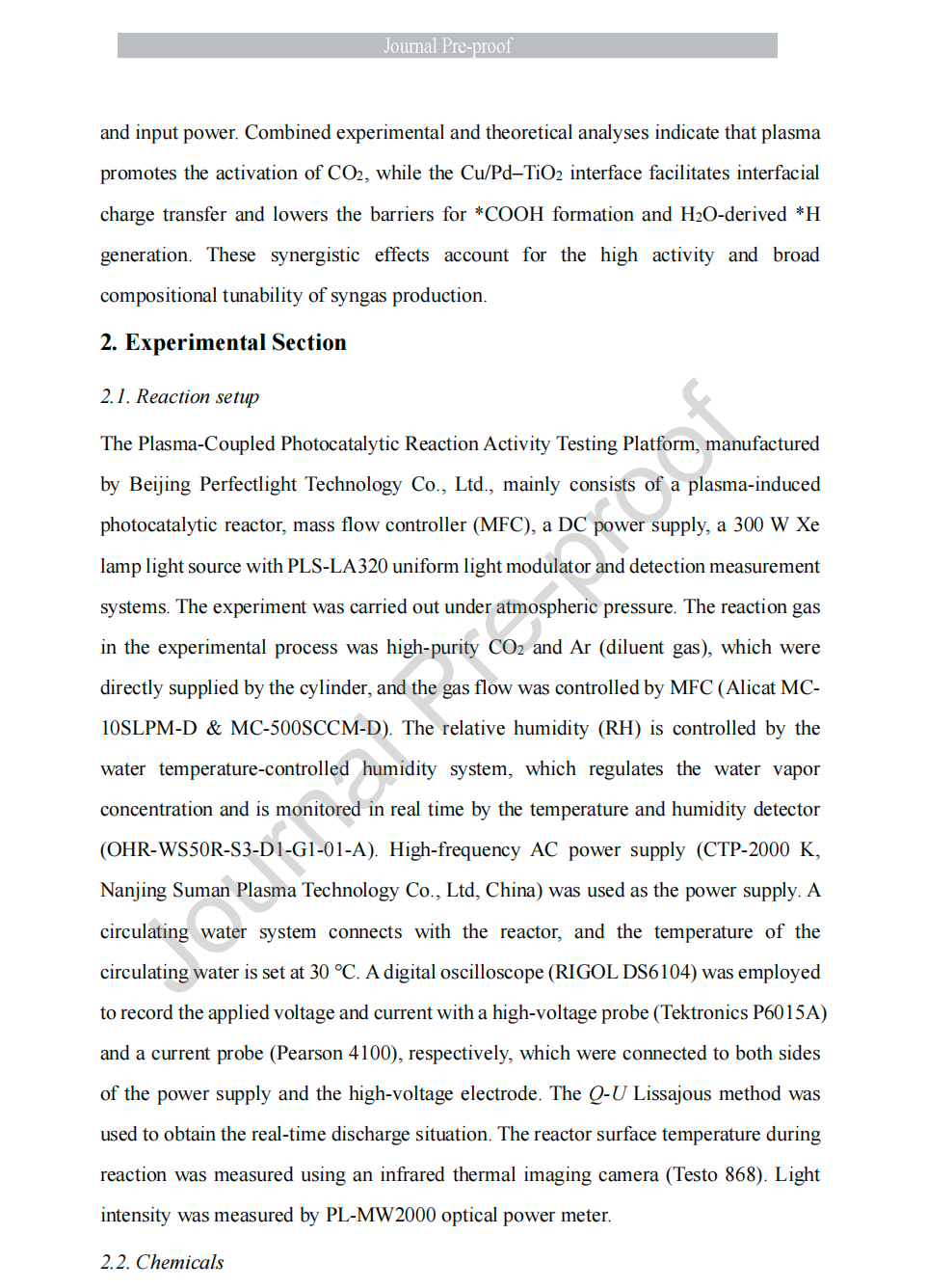

本产品具有完善的气体前处理控制单元和产物后处理单元，可兼容平板式、管式反应器;

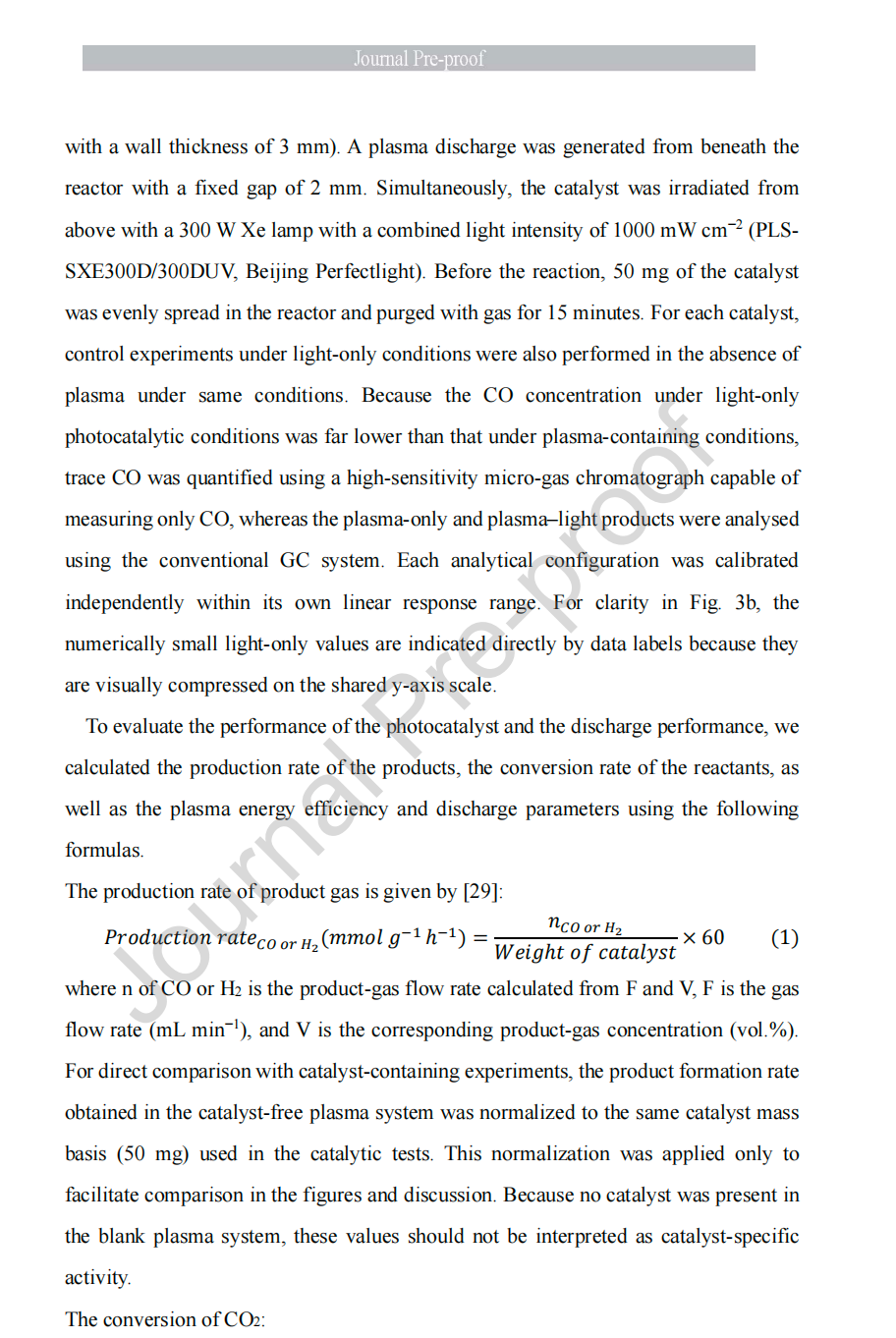

在光催化平板反应器增加等离子体、热能量场，最大程度保证催化剂受光面积，提供一种以光为主要能量场等离子体辅助的多场协同催化反应装置;
兼容协同催化和预活化+催化两种反应方式。
光&等离子体&催化反应
等离子体+光催化反应

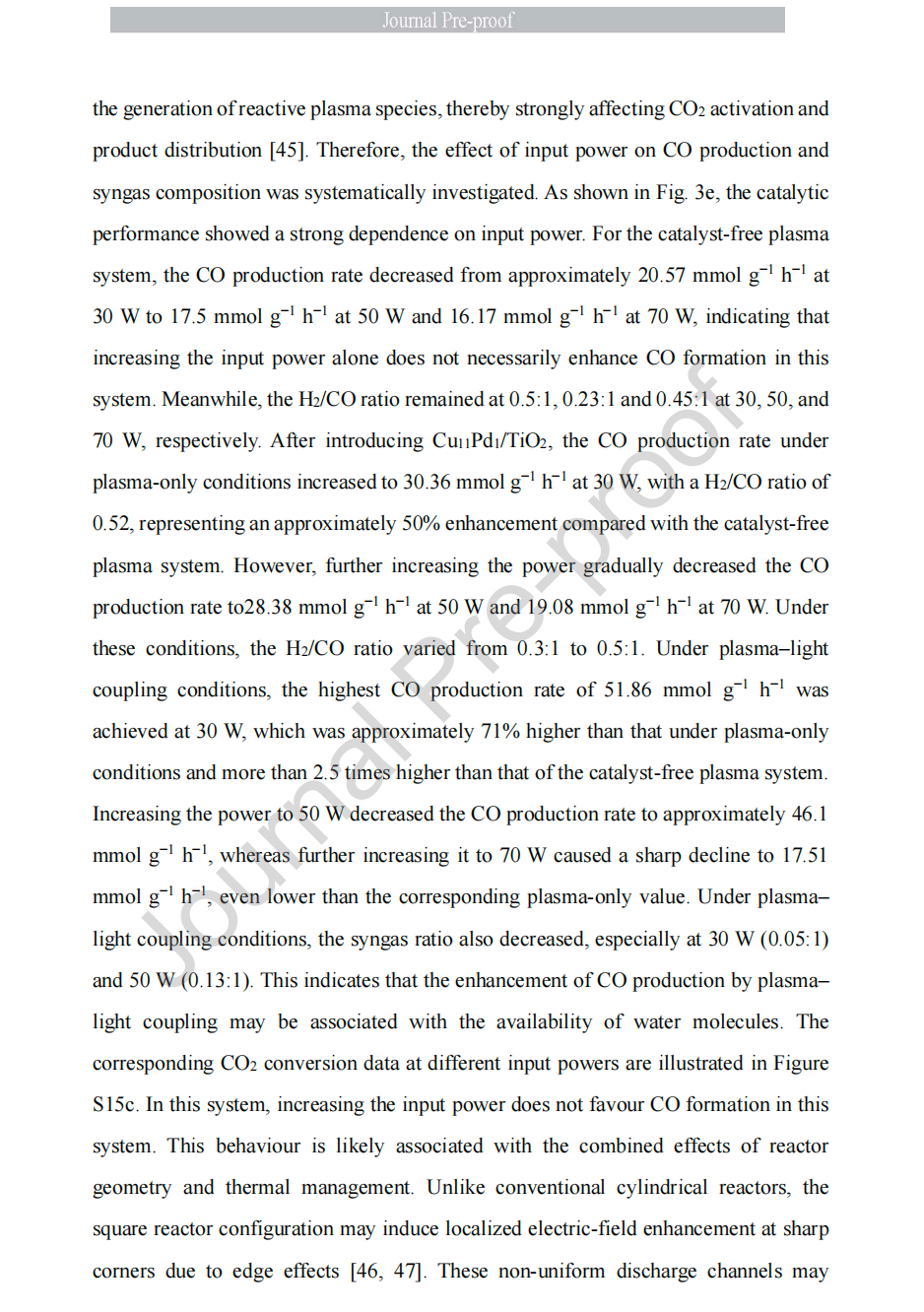

光催化反应、等离子体催化反应对比试验
光&等离子体&热&催化反应
等离子体+光热催化反应
光催化反应、等离子体催化反应、热催化反应对比试验
催化剂制备
具体反应类型：甲烷干重整、甲烷蒸汽重整、CO2加氢反应、合成氨反应、CO2热解反应、甲烷氧化偶联反应、甲苯蒸汽重整反应、VOCs降解、固氮反应等
1、平台化设计，兼容多种类型等离子体催化反应器，含管式反应器;
2、更大的光照面积，平板型光催化反应器中增加等离子体和热;
3、平板型反应器反应器设计，放电更均匀，能量利用率更高;便于催化剂装填，即可做催化反应实验，也可做催化剂合成/后处理;
4、多场协同催化实现光+热+等离子体的任意组合;
5、兼容分段式预活化+催化和一体式协同催化两种反应方式;
6、新增物联网控制软件，远程无线控制。
工艺图
扁平化的固定床反应器
电阻丝加热炉,长度30 cm，恒温区10 cm;RT~800℃
| 功能点 | 描述 |
|---|---|
| 物料模块 | 气路模块：3路（可选） 气体质量流量控制器控制计量，默认3路 液路模块：1路 |
| 反应器模块 | 平板多场耦合反应器：一体式兼容氙灯光&电阻热&等离子体 平板多场耦合反应器：串联反应反应器，等离子体&电阻热+光&电阻热 电阻热：加热片+导热绝缘层 等离子体发生，内嵌 |
| 等离子体电源 | 独立控制，独立放置 |
| 设备主体 |
配气系统 气体控制及监测、 液体控制及监测； 预热系统 气体预热；液体汽化；预热预混；伴热保温、预热器控温；伴热带控温、反应器超温越限报警、鼓泡器超温越限报警、伴热带超温越限报警、加热炉超温越限报警、系统管路超压报警 后处理模块 常压旁路排气通道、冷凝分离罐（60mL） 控制操作 上位机软件或物联网软件控制 |
| 测量功能 | 气体流量控制及监测功能 反应压力、反应器出口温度监测功能 鼓泡器、伴热、加热片温度控制 等离子体放电功率测量 |
| 显示功能 | 控制界面有工艺显示、带控制点的控制流程、参数设置、报警窗口以及各控制点的实时数据及历史记录 |
| 结构设计 | 框架：采用铝合金及型材框架构建，面板识别采用丝印标识 结构：模块化设计（配气箱、配电箱、光源、反应器、等离子体发生及测量等） |
| 使用参数 | 最高使用温度 （℃） >300℃/800℃（选配），控制精度±1℃，分辨率0.1℃ 最高使用压力 (MPa) 常压 光照面积（cm²） 19.625 cm²（直径50mm光斑） 填充体积（mL） 平版型反应器：最大7.5 mL，放电间隙3 mm， 管式反应器 1.8 mL(选配)，放电间隙2 mm |
| 流量控制 | 液体（水） 鼓泡器：有效容积100 mL，控温范围~120℃。控温精度±1℃； 气体，流量控制器 控制范围2~100%F.S；精度±1%F.S；工作压差0.2~0.8MPa；标定条件0.5MPa/常压 默认 100mL/min，氮气标定 |
| 压力监测 | 管道（反应器入口）压力传感器测量，数据上传上位机软件，测量范围：表压-100 kPa~100 kPa； |
| 温度监测 | 管道（反应器出口）温度传感器测量，数据上传上位机软件，测量范围：0~600℃；1个，进气口； 反应器加热温度测量; |
| 控制方式 | MFC控制：上位机软件485通讯控制多通道仪表，仪表控制MFC；软件控制+仪表控制 鼓泡器、加热片、加热炉、伴热、预热单元温度控制：上位机软件485通讯控制多通道仪表，仪表控制SSR进而加热器件；软件控制+仪表控制，单段控温； 等离子体电源控制：独立手动控制； 示波器数据采集：独立手动控制； |
| 反应器 | TW型平板反应器：内置等离子体发生器、绝缘导热层、电加热片、隔热层，一体式等离子体&光热催化； TS型平板反应器：内置等离子体发生器、绝缘导热层、电加热片、隔热层，分段式等离子体+光热催化； 管式反应器：加热炉、管式反应器（预留）； |
| 等离子体电源 | 功率：0~500 W；输出电压：0~30 kV；频率可调范围：5~20 kHz； 输出电压检测(内部带1000:1的电容分压器)，瞬时电流检测，积分电流检测。 内置等离子体放电功率测量电路； |
| 示波器 | 100 M带宽，双通道，采样率上限1 GSa/s，支持支持同时打开Y-T和X-Y模式，可观测李沙育波形； |
| 管式炉（选配） | 单温区，32段程序控温；温度控制范围RT~800℃，控温精度±1℃； |
| 进气接口 | 3 mm卡套，316 L 不锈钢管，BA 级； |
| 供电 | 220V |
| 尺寸规格 | 长 92 cm×宽 38 cm×高 80 cm |
上位机/物联网软件界面(可2选1)
