PLR-GPTR气固相光热反应器专为光热协同催化反应设计。
PLR-GPTR气固相光热反应器采用扁平化釜式反应器，应用于气-固相光/光热催化实验，可通过压力和温度传感器对反应中的压力和催化剂体相温度进行实时监测。
PLR-GPTR气固相光热反应器有PLR-GPTR50T、PLR-GPTR100、PLR-GPTR200T等多个型号，后缀数字代表反应釜有效容积，如“50”代表反应釜体积为50 mL，“T”代表反应釜中配有内置加热功能。
一、PLR-GPTR气固相光热反应器结构和参数

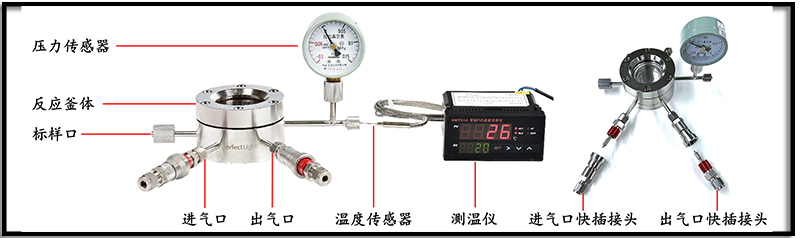

图1. PLR-GPTR气固相光热反应器实物图
技术参数：
1．工作温度：室温~300℃，可定制室温~450℃；
2．温度检测精度：±0.1℃；
3．最高压力：表压0~0.15 MPa，最高可定制0.3 MPa；
4．反应器体积：50 mL；
5．光窗口材料：进口石英玻璃，光照透过率97%；
6．光窗口直径：47.5 mm。
二、PLR-GPTR气固相光热反应器安装和使用

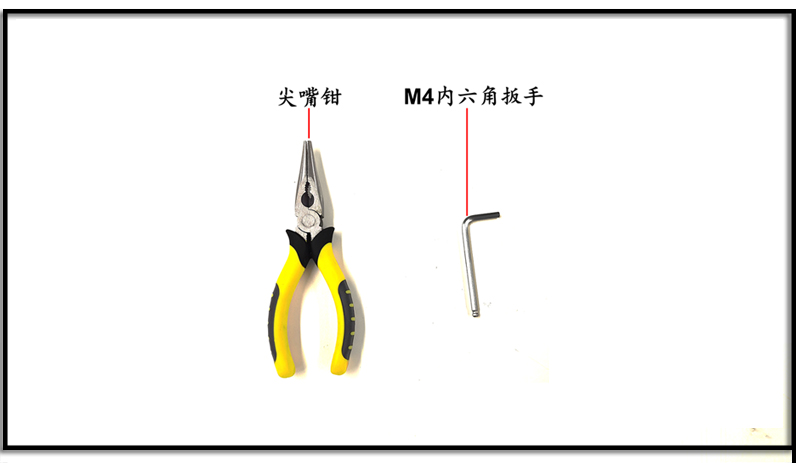

安装前，准备好如图2所示的尖锥钳、4 mm内六角扳手，“4 mm”指内六角扳手规格。
图2. 准备工具
1. 安装温度传感器

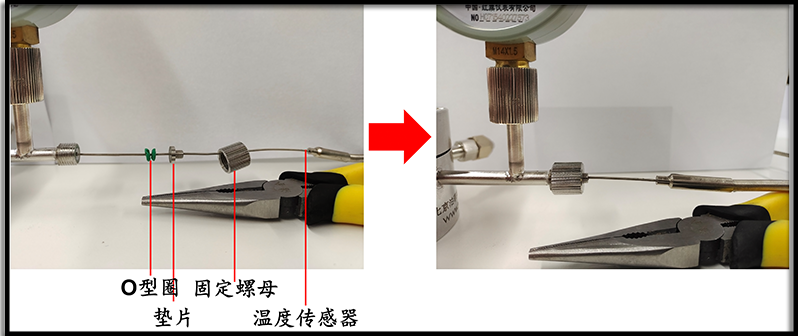

用尖嘴钳拧松反应釜温度传感器处的固定螺母，如图3所示的顺序将O型圈、垫片、固定螺母套入温度传感器中，将温度传感器插入反应釜中，拧紧固定螺母。
图3. PLR-GPTR50气固相光热反应器温度传感器安装图
2. 设置测温仪

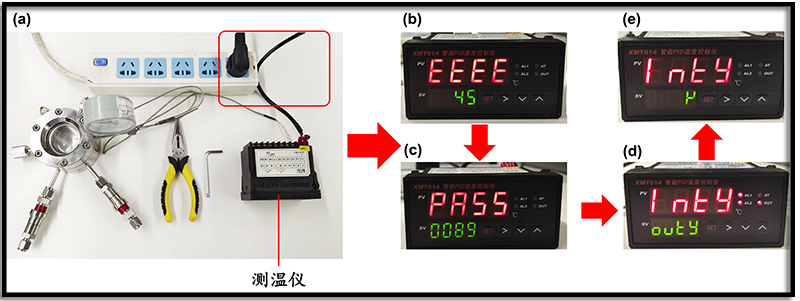

①插入测温仪的电源线插头，测温仪PV显示“EEEE”；
②按测温仪上“SET”，PV显示“PASS”，通过按钮“＞”移动光标位置，通过按钮“∨”和“∧”调整数值，使SV位置显示“0089”；
③再次按“SET”，PV显示“inty”，SV显示“outy”；
④再次按“SET”后，PV显示“inty”，通过按钮“∨”和“∧”调整SV数值，使SV位置显示“K”；
⑤拔掉测温仪插头再插入后，即可完成测温仪的设置，具体过程如图4所示。
图4. 测温仪的设置流程图
3. 安装反应釜

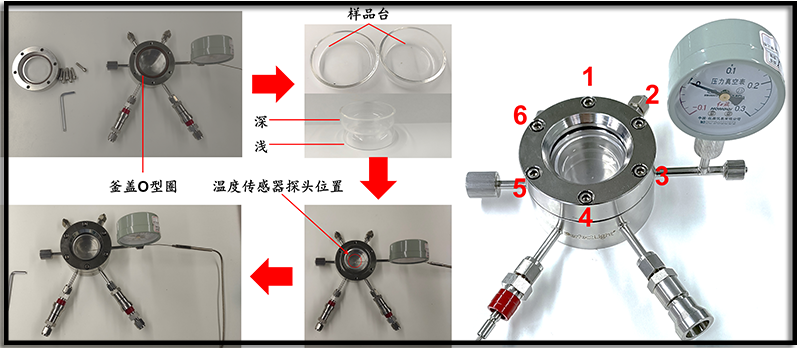

①用内六角扳手拧下反应釜上盖的6个螺钉，取下反应釜上盖；
②从产品包装箱中取出与反应釜一起邮寄的两个样品台，将两个样品台中较浅的倒扣作为支撑台先放入反应釜中，较深的作为催化剂放置样品台，填装好实验所用催化剂后放入反应釜中；
③将催化剂的样品台轻放入反应釜中，并将温度传感器探头插入到两个样品台中间，拧紧温度传感器的固定螺母；
④装好反应釜上盖O型圈，盖好反应釜上盖，先对位拧好两个螺钉，如1-4对位，再依次两两对位拧好其余螺钉，尽量保证每个螺钉的旋入量一致，如图5所示。
图5. PLR-GPTR50气固相光热反应器反应釜组装流程图
4. 连接气路
①连接好钢瓶减压阀与流量计之间的气体管路，流量计可以选择电磁流量计或转子流量计；

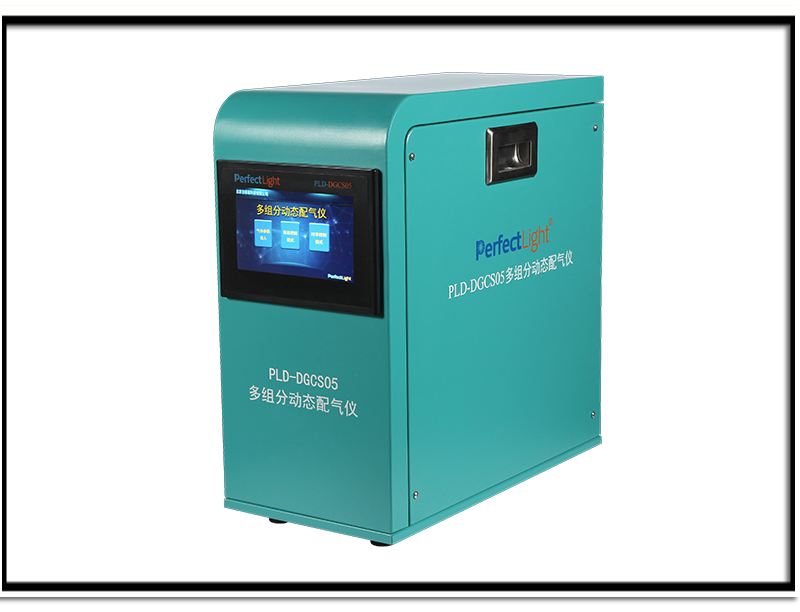

如反应气体为混合气体，可配合PLD-DGCS05 多组分动态配气仪使用。
②连接好反应釜进气口快插接头与流量计之间的气体管路；
③连接好反应釜出气口快插接头与检测仪器之间的气体管路；

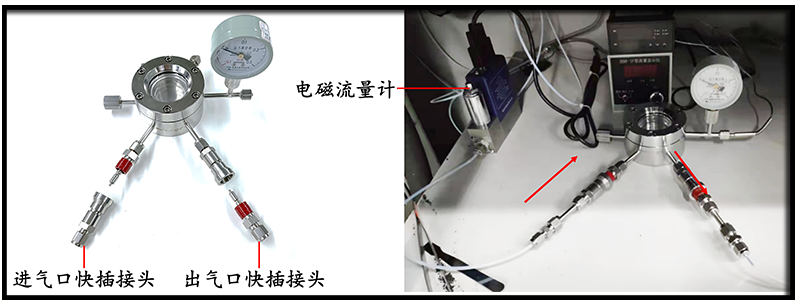

④将进气口、出气口快插接头通过按压方式与反应釜相连，如图7所示。
图7. PLR-GPTR50气固相光热反应器气路连接现场照片
气路快插接头通过按压锁紧方式与反应釜进、出气口连接，可实现气体的快速通断操作。
流量计可选择转子流量计或电磁流量计。
5. 流动相反应和密闭相反应操作流程
①打开反应气体钢瓶减压阀，分压设置0.1 MPa，根据实验需求，调节进气流量；
②为了将反应釜内的空气吹扫干净，需进行必要的吹扫操作；
根据进气流量和吹扫气体体积计算吹扫时间，用反应气体进行一定时间的吹扫；
③流动相反应实验可开启光源开关，开始实验；
密闭相反应实验需根据反应压力调节反应釜
常压实验：快速断开进、出气口快插接头；
正压实验：快速断开出气口快插接头，通过调节钢瓶减压阀，使反应釜内压力达到实验要求压力后，快速断开进气口快插接头；

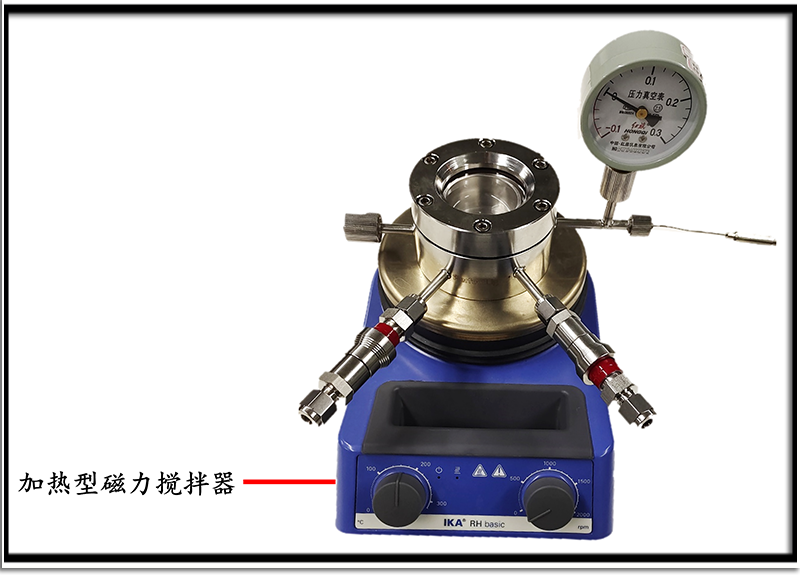

如需加热，可将反应釜置于如图8所示的加热型磁力搅拌器上，设置实验温度，待测温仪显示温度达到反应所需温度后，开启氙灯光源开关，开始反应。
④实验结束，降温后关闭气源阀门，待反应釜温度降至常温后拆卸清洗。
图8. PLR-GPTR50气固相光热反应器的加热操作
四、注意事项：
1. 安装反应釜上盖时，务必保证拧紧对位位置的螺丝，使六个固定螺钉对角受力均匀，禁止一边拧紧造成反应釜上盖变形漏气或光窗碎裂；
2. 禁止超过温度上限使用；
3. 禁止超过压力上限使用；
4. 气体钢瓶开启分压压力时，建议先从0.1 MPa开始使用，防止压力过大发生危险；
5. 装填催化剂时，需将温度传感器探头顶端尽可能贴近催化剂，保证实验温度控制的准确性；
6. 实验结束后必须等待反应釜降温、降压后进行才能拆卸。
