光电反应系统photoelectric reaction system

IPCE 1000光电化学测试系统

IPCE1000 photoelectrochemical test system

产品中心:光电反应系统品牌:泊菲莱浏览量:603
IPCE 1000光电化学测试系统是一套可精准测定材料单色光光电转换效率的系统,搭配高灵敏度、强抗干扰能力的锁相放大系统以及斩光系统,可对单色光光强以及光电流进行精准、稳定测量。
  • 产品介绍
  • 应用领域
  • 文献
  • 技术维护

随着全球变暖问题的持续升温,利用太阳光生产绿色清洁能源的技术在不断发展。对太阳光利用的效率是评价材料优劣的重要参数之一,尤其是对全光谱不同波长光的利用效率需要通过单色光光电转化效率来评价。

泊菲莱科技推出的IPCE 1000光电化学测试系统是一套可精准测定材料单色光光电转换效率的系统,搭配高灵敏度、强抗干扰能力的锁相放大系统以及斩光系统,可对单色光光强以及光电流进行精准、稳定测量。


应用领域

▲特别适用●较为适用 ○可以使用

▲ 光电化学反应过程中的光电转化效率测量

▲ 电化学反应的I-V、I-t和V-t测试

▲ 光对电极材料电化学行为影响的研究

▲ 光电协同催化反应研究


TiO2样品IPCE测试曲线

样品:TiO2(二氧化钛)

工作电极:TiO2

对电极:Pt电极

参比电极:Ag/AgCl电极

电解液:0.1 M Na2SO4溶液

偏压:0.3 V

产品特点

灵敏度高,抗干扰能力强

IPCE 1000光电化学测试系统采用美国Standford SR830锁相放大器,对弱电流进行放大,可测量1 pA~1 mA范围内光电流;采用Standford SR540斩波器,在4~3.7 kHz宽频率范围可调,利用光电流信号与光信号的时间相关性,结合锁相放大器的滤波功能,可过滤环境光以及电流扰动的干扰,进一步提高电流检测的灵敏度。

双光栅结构设计,极优的单色光准确性

IPCE 1000光电化学测试系统的单色仪采用双光栅结构设计,前后狭缝0.01~3 mm可调,可确保输出单色光准确度为±0.2 nm,单色光半波带宽≤10 nm,输出光单色性显著优于光源+滤光片组合方式。

波长连续可调,可测量全光谱光电转换效率

IPCE 1000光电化学测试系统的单色仪波长200~1000 nm(双光栅:1200 L/mm & 600 L/mm)连续可调,最小调节波长为1 nm。与光源+滤光片组合方式相比,可以测量氙灯光源光谱范围内任意波长下的光电转换效率,尤其适用于通过改性拓宽光谱吸收范围的催化材料IPCE的测量

紫外增强设计,确保紫外响应催化剂测量的准确性

IPCE 1000光电化学测试系统的光源进行紫外光增强处理,输出光强提升近20倍,可显著提高紫外区输出光谱;同时光强检测器也进行升级,将紫外区光谱响应度提升近两个数量级,确保紫外响应型催化剂测量的准确性,尤其适用于光电转换效率较低的紫外响应催化剂的测量

多种测量模式,满足不同测试需求

IPCE 1000光电化学测试系统样品测试通过电化学工作站进行测试,测量模式多样化,可测定不同波长的I-V曲线,确定催化剂的光电响应偏压区间,也可测试不同偏压下的光电转换效率,还可直接用电化学工作站测定样品的LSV,I-t曲线等。

开放式测试平台,适应多种实验条件

IPCE 1000光电化学测试系统检测平台采用开放式模块化设计,有以下几种测试场景:

1. 可以选用标配三电极反应器进行测试光电化学IPCE测试;

2. 可选用Labsolar-6A微量气体检测系统搭配三电极反应器或双室反应器,实现IPCE和产物检测等数据的同步测量

3. 可根据自身实验需求,设计定制反应器以适配外加磁场热场等能量场,实现多场协同下催化剂IPCE的原位测量

4. 设计定制反应器与在线红外和质谱等分析检测设备联用,实现微量产物的快速检测

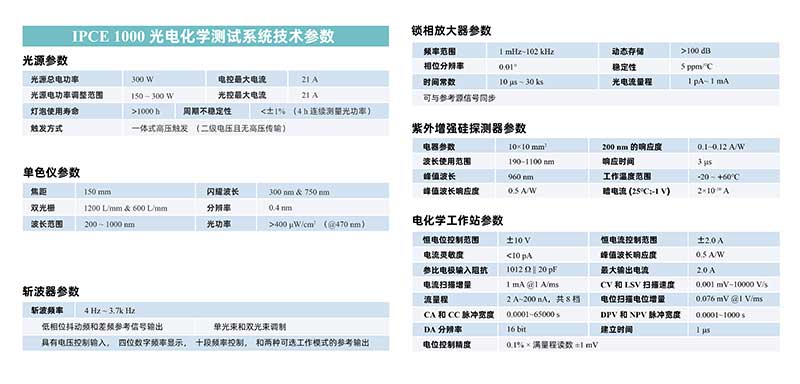

IPCE-1000光电化学测试系统技术参数
